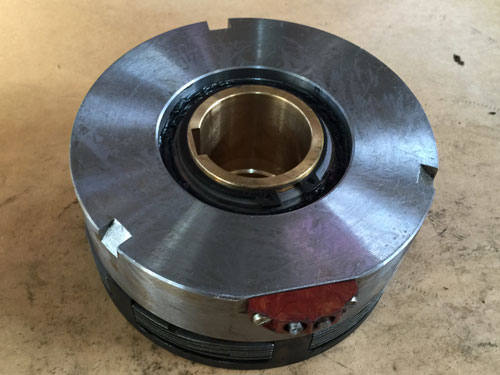

DLM9（ERD系列）電磁離合器是一種用于機械傳動系統中,借助電磁力操作,使旋轉運動的驅動側部分與從動側部分相結合或分離,從而實現動力和運動傳遞的執行元件.
離合器的標準工作電壓為直流24伏.在一般情況下,只需采用開關、按鈕、接觸器、行程開關等普通電器元件組成的簡單電路，就能方便的對其實現自動、遠程控制，從而滿足機械傳動系統的變速、換向、起動及定位等各種要求。
該系列離合器的摩擦片是由鋼質材料制成，僅試用于有油潤滑冷卻的條件下工作。干摩擦將導致不能正常工作，甚至損壞摩擦片。
該系列離合器屬于無滑環離合器，安裝簡單，維護方便，在使用中，摩擦片正常磨損不需調整，適合用于轉速較高和位于不易維護的位置使用。
|

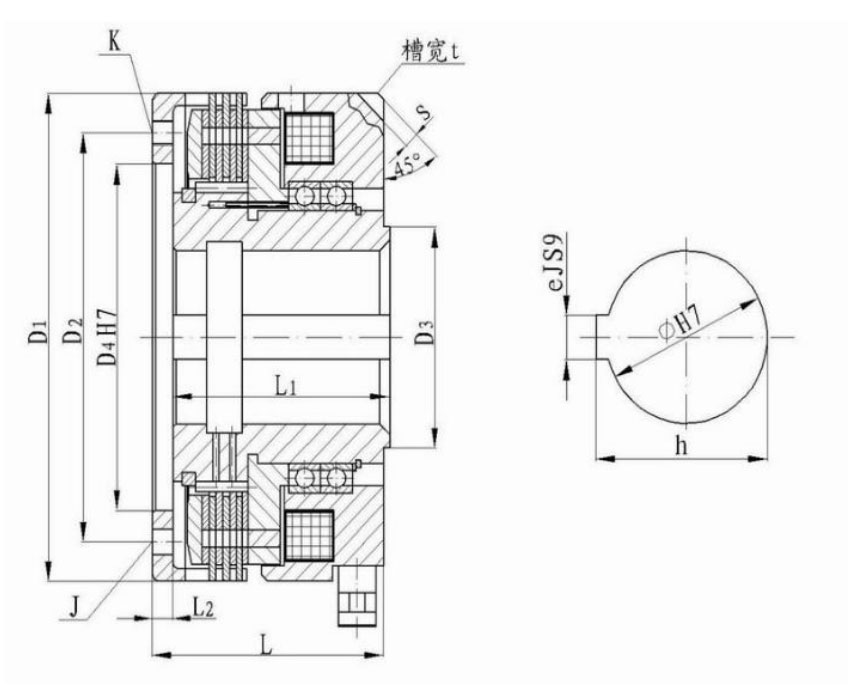

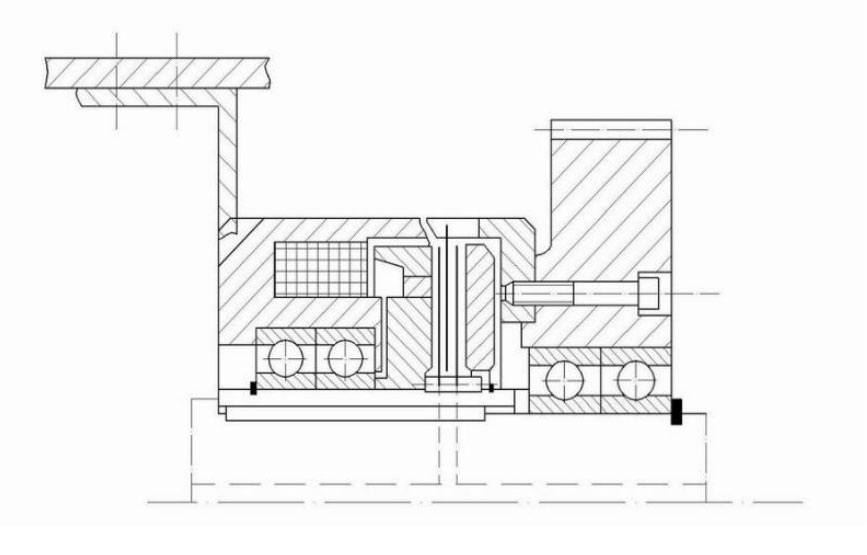

外形與安裝尺寸
|
規格 size |
徑向尺寸 Radil Demensions | 軸向尺寸 Axial Demensions | ||||||||||||
| D1 | D2 | D3 | D4 | ф | e | h | J | K | L | L1 | L2 | s | t | |
| 2 | 95 | 80 | 35 | 50 | 20 | 6 |
22.80+0.1
|
2—ф6 | 4—M6 | 55 | 50 | 5 | 4 | 8 |
| 5 | 110 | 90 | 45 | 65 | 30 | 8 |
33.30+0.2
|
3—ф6 | 4—M6 | 60 | 55 | 5 | 4 | 8 |
| 10 | 132 | 105 | 50 | 75 | 40 | 12 |
42.30+0.2
|
3—ф6 | 6—M8 | 67 | 60 | 7 | 5 | 10 |
| 16 | 147 | 120 | 55 | 85 | 45 | 14 |
47.40+0.2
|
3—ф8 | 6—M8 | 72 | 65 | 7 | 5 | 10 |
| 25 | 162 | 135 | 65 | 95 | 50 | 16 |
53.60+0.2
|
3—ф8 | 6—M8 | 82 | 75 | 7 | 6 | 12 |
| 40 | 182 | 155 | 75 | 120 | 60 | 18 |
64.40+0.2
|
3—ф10 | 6—M10 | 93 | 85 | 8 | 6 | 12 |
| 63 | 202 | 170 | 85 | 125 | 70 | 20 |
74.30+0.2
|
3—ф10 | 6—M10 | 109 | 100 | 9 | 8 | 14 |
| 100 | 235 | 200 | 100 | 150 | 70 | 20 |
74.90+0.2
|
3—ф14 | 6—M12 | 120 | 110 | 10 | 8 | 14 |
| 160 | 270 | 235 | 110 | 200 | 90 | 25 |
95.40+0.2
|
3—ф14 | 6—Ml2 | 142 | 130 | 12 | 10 | 16 |
| 250 | 310 | 260 | l40 | 220 | 110 | 28 |
116.40+0.2
|
3—ф16 | 6—M16 | 157 | 145 | l4 | 10 |
16 |
